Statinė perdavimo sistema (STS) ir taikymas PV generavimui

Įvadas

Kadangi šiuolaikiniai duomenų centrai, komerciniai objektai ir pramonės objektai tampa vis labiau priklausomi nuo maitinimo šaltinio, elektros energijos tiekimo sutrikimai arba nestabilumas gali turėti pražūtingų padarinių sistemoms. Siekiant užtikrinti nuolatinę galią, ypač esant kritinėms apkrovoms, statinė perdavimo sistema (STS) tapo esminiu galios apsaugos įrenginiu. STS yra labai efektyvi sistema, skirta sklandžiai perjungti maitinimo šaltinius gedimo atveju, užtikrinant apkrovos stabilumą ir tęstinumą.

Kas yra statinė perdavimo sistema (STS)?

Statinė perdavimo sistema (STS) yra įrenginys, leidžiantis sklandžiai perjungti du ar daugiau energijos šaltinių. Pagrindinė jo funkcija yra automatiškai perkelti apkrovą iš pirminio maitinimo šaltinio į atsarginį maitinimo šaltinį, kai pagrindinis šaltinis sugenda arba tampa nestabilus, užtikrinant, kad apkrova išliktų nenutrūkstama.

Skirtingai nuo tradicinių mechaninių perjungimo įrenginių, STS yra pagrįsta kietojo{0}}elektroniniais komponentais, kurie leidžia perjungti daug greičiau ir patikimiau. Jis dažniausiai naudojamas aplinkose, kurioms reikalingas didelis patikimumas ir prieinamumas, pavyzdžiui, duomenų centruose, ligoninėse ir finansų įstaigose.

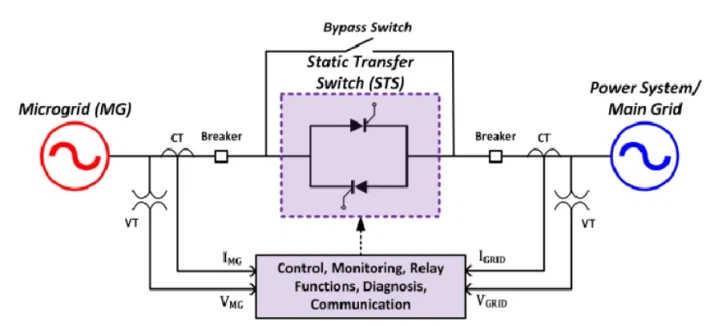

Kaip veikia statinio perdavimo sistema?

STS veikia remiantisstatiniai jungikliaiir anautomatinė valdymo sistema. Pagrindinė jo funkcija yra nuolat stebėti pagrindinio ir atsarginio maitinimo šaltinių būseną ir automatiškai persijungti į atsarginį maitinimą, kai sugenda pagrindinis šaltinis. Štai kaip tai veikia:

• Galios stebėjimas: Sistema nuolat stebi pagrindinį maitinimo šaltinį, sekdama tokius parametrus kaip įtampa, dažnis ir bangos forma.
• Gedimų aptikimas: aptikus pagrindinio maitinimo šaltinio gedimą arba nestabilumą, STS įjungia automatinį perjungimo mechanizmą.
• Momentinis perjungimas: STS beveik akimirksniu persijungia į atsarginį maitinimo šaltinį, dažniausiai per milisekundes, užtikrindamas, kad apkrova nenutrūktų.
• Maitinimo atkūrimas: Kai pagrindinis maitinimo šaltinis bus normalus, STS automatiškai persijungs į jį.

Pagrindiniai statinio perdavimo sistemų privalumai

• Besiūlis perjungimas: Dėl statinių jungiklių naudojimo STS gali atlikti šaltinio perjungimą per milisekundes, nenutraukiant apkrovos maitinimo. Tai labai svarbu aplinkoje, kurioje reikalingas didelis energijos patikimumas.
• Pagerintas sistemos patikimumas: STS teikia perteklinius maitinimo šaltinius, užtikrinančius, kad sugedus pagrindiniam šaltiniui atsarginis šaltinis galėtų greitai perimti valdžią, užkertant kelią energijos tiekimo pertrūkiams ar sistemos prastovoms.
• Erdvės efektyvumas: Palyginti su tradiciniais mechaniniais skirstomaisiais įrenginiais, STS turi kompaktišką elektroninio perjungimo konstrukciją, todėl taupoma vieta ir energijos sistema tampa efektyvesnė.
• Jokio rankinio įsikišimo: Sukonfigūruotas ir įdiegtas STS automatiškai valdo maitinimo šaltinio perjungimą be žmogaus įsikišimo, sumažindamas klaidų riziką ir priežiūros išlaidas.
• Sumažintas galios svyravimų poveikis: stabilizuodama maitinimo šaltinį, STS sumažina galios svyravimų (pvz., įtampos ir dažnio svyravimų) įtaką įrangai ir taip prailgina prietaisų tarnavimo laiką.

Statinio perdavimo sistemų taikymas

Statinės perdavimo sistemos yra plačiai naudojamos įvairiose srityse, ypač tose aplinkose, kur energijos patikimumas yra svarbiausias prioritetas. Štai keletas tipiškų naudojimo atvejų:

• PV sistema:1.Tinklelis-prijungtas/išjungtas-tinklelio režimo perjungimas

Kai PV sistema veikia režimu „tinklelis{0}}prijungtas prie energijos kaupimo“ ir staiga nutrūkus elektros energijos tiekimui, STS nedelsdamas perjungs apkrovos maitinimą iš „tinklas + PV“ į „energijos kaupimo akumuliatorių“. Tai užtikrina, kad buitinių ar pramoninių/komercinių krovinių (pvz., šaldytuvų ir serverių) netrukdytų.

2.Pagrindinio / budėjimo maitinimo pertekliaus perjungimas

Kai kuriuose didelio masto -PV projektuose yra du energijos šaltiniai (pvz., „PV + komunalinė galia“ arba „PV + dyzelinis generatorius“). STS gali tarnauti kaip pagrindinio ir parengties maitinimo šaltinių perdavimo jungiklis. Kai pagrindinio maitinimo šaltinio (pvz., PV) išvesties nepakanka arba sutrinka, jis automatiškai persijungia į budėjimo maitinimo šaltinį (pvz., komunalinį maitinimą), kad būtų užtikrintas stabilus maitinimo šaltinis.

3. Nepriklausoma apsauga nuo kritinių apkrovų

PV sistemų kritinei įrangai (pvz., stebėjimo sistemoms ir inverterių valdymo blokams) STS gali būti specialiai sukonfigūruotas naudojant du maitinimo šaltinius (pvz., „pagrindinė PV grandinė + atsarginis nuolatinės srovės šaltinis“). Taip išvengiama kritinės įrangos išsijungimo dėl pagrindinės grandinės gedimų, kurie kitu atveju gali turėti įtakos visos sistemos veikimui.

• Duomenų centrai: Duomenų centrai labai priklauso nuo nepertraukiamo maitinimo šaltinio, o dėl bet kokio maitinimo nutrūkimo gali nutrūkti serveris, prarasti duomenis arba nutrūkti paslauga. STS užtikrina, kad maitinimas išliks stabilus bet kokiomis sąlygomis.

• Ligoninės ir medicinos įstaigos: Medicininė įranga, pvz., gyvybę palaikantys prietaisai, operacinės ir kitos svarbios mašinos, priklauso nuo patikimo maitinimo šaltinio. STS užtikrina, kad šie įrenginiai visada turėtų stabilų maitinimo šaltinį, užkertant kelią galimoms katastrofiškoms elektros energijos tiekimo sutrikimų pasekmėms.

• Pramoninės automatikos sistemos: Tam tikros pramoninės gamybos linijos ir automatizuotos sistemos priklauso nuo nuolatinės galios. Bet koks elektros energijos tiekimo sutrikimas gali sustabdyti gamybą, paveikti efektyvumą ir produkto kokybę. STS užtikrina nepertraukiamą veikimą tokioje kritinėje aplinkoje.

Taikymo privalumai PV sistemoje

Palyginti su tradiciniais mechaniniais jungikliais (pvz., kontaktoriais),STSturi ryškesnių pranašumų PV sistemose:

• Greitas perjungimo greitis: perjungimo laikas paprastai yra milisekundžių diapazone (<50ms), much faster than the second-level response of mechanical switches. This prevents sensitive loads (such as computers and precision instruments) from restarting due to power outages.

• Jokio lanko poveikio: perjungimui pasiekti naudojami galios elektroniniai prietaisai (pvz., IGBT), be mechaninių kontaktų ir negeneruojant lanko. Dėl to jis tinka aukšto -dažnio perjungimo scenarijams PV sistemose ir prailgina įrangos eksploatavimo laiką.

• Automatinis protingas valdymas: jį galima susieti su PV keitikliais ir energijos kaupimo BMS (baterijos valdymo sistema). Jis automatiškai įjungia perjungimą pagal tinklo būseną ir PV išvestį, todėl nereikia rankinio įsikišimo.

Išvada

Statinio perdavimo sistema (STS) atlieka labai svarbų vaidmenį užtikrinant didelį{0}}patikimumą ir nenutrūkstamą maitinimą svarbiausioms programoms. Jo veiksmingos, greitos ir patikimos perjungimo galimybės užtikrina, kad maitinimo pertrūkiai nepaveiks esminės įrangos, todėl ji yra būtina duomenų centruose, ligoninėse, finansų įstaigose ir pramonės sistemose. Nuolat tobulėjant technologijoms, STS sistemos tampa vis išmanesnės ir efektyvesnės, teikdamos visapusiškus energijos apsaugos sprendimus įvairiems poreikiams tenkinti.

Raktažodžiai

Statinė perdavimo sistema (STS), automatinė valdymo sistema, maitinimo šaltinių perjungimas, automatinis perjungimas, nepertraukiamo maitinimo šaltinis (UPS)
