【Produkto aprašymas】

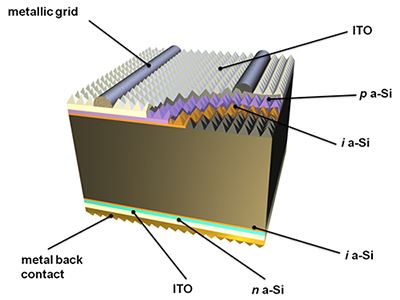

Silicio heterojunkcijos technologija (HJT) yra pagrįsta teršėjas ir galinio paviršiaus laukas (BSF), kurie yra gaminami žemos temperatūros augimo itin plonas sluoksnių amorfinio silicio (a-Si:H) iš abiejų pusių labai gerai išvalytas monokristalinio silicio plokštelių, mažiau nei 200 μm storio, kur elektronai ir skylės yra fotogeneruoti.
Ląstelių procesas baigiamas skaidrių laidžių oksidų nusėdimu, kuris leidžia puikiai metalizuoti. Metalizaciją galima atlikti standartiniu ekrano spausdinimu, kuris yra plačiai naudojamas pramonėje daugumai ląstelių arba su novatoriškomis technologijomis.
Heterojunction technologijos (HJT) silicio saulės elementai pritraukė daug dėmesio, nes jie gali pasiekti didelį konversijos efektyvumą, iki 25%, o naudojant žemos temperatūros apdorojimo, paprastai žemiau 250 ° C visą procesą. Žema apdorojimo temperatūra leidžia apdoroti mažesnes nei 100 μm storio silicio plokšteles, išlaikant didelį derlių.
【Proceso eiga】
【Key funkcijos】
Aukštas Eff ir didelis Voc
Žemos temperatūros koeficientas 5-8% galios padidėjimas
Bifacialinės struktūros
