Didėjant fotoelektrinių (PV) sistemų priėmimui gyvenamosiose, komercinėse ir pramoninėse programose, reikia gerai suprasti įvairių tipų elektros apkrovas, kuriose yra ir indukcinės, indukcinės ir varpinės-sąveikos su šiomis sistemomis. Straipsnyje pateikiama išsami šių apkrovos tipų analizė, jų charakteristikos, poveikis PV sistemos veikimui ir lyginamieji vertinimai. Ypatingas dėmesys skiriamas vartotojo apkrovoms PV programose, įskaitant jų poveikį energijos kokybei, efektyvumui ir sistemos stabilumui. Diskusija taip pat apima švelninimo strategijas, skirtas optimizuoti PV sistemos veikimą skirtingomis apkrovos sąlygomis.

Fotoelektrinės (PV) sistemos vis labiau integruojamos į šiuolaikinius elektros tinklus, ypač vartotojo pusėje, kur jos tiekia elektrą gyvenamosioms, komercinėms ir pramonės vartotojams. PV sistemų efektyvumas ir stabilumas labai priklauso nuo prijungtų apkrovų pobūdžio. Elektros apkrovos gali būti plačiai suskirstytos į tris tipus:

Atsgarinės apkrovos - gryna varža

Indukcinės apkrovos - apkrovos su reikšmingu induktyvumu

Talpos apkrovos - apkrovos su dominuojančia talpa

Kiekvienas apkrovos tipas skirtingai sąveikauja su PV keitikliais, turinčiais įtakos energijos kokybei, efektyvumui ir sistemos patikimumui. Straipsnyje išsamiai nagrinėjamos šios sąveikos, pateikiant lyginamąją analizę ir optimalaus PV sistemos projektavimo rekomendacijas.

Pagrindinės apkrovos tipų charakteristikos

Atsparumo apkrovos apibrėžimas

Atsparumo apkrovos yra paprasčiausias tipas, kai srovė ir įtampa yra fazėje. Jie sunaudoja tikrąją galią (P) ir neįveda reaktyviosios galios (Q).

Pagrindinės savybės:

Galios koeficientas (pf)=1 („Unity Power Factor“).

Nėra fazės poslinkio tarp įtampos ir srovės.

Poveikis PV sistemoms:

Efektyvumas: didelis, nes nėra reaktyviosios galios.

Stabilumas: minimalus poveikis PV keitikliams, nes jie suteikia stabilią, tiesinę apkrovą.

Harmonikai: yra nereikšminga, nebent yra netiesinės varžos (pvz., Dimmerai).Vartotojo pusės rezisyvinių apkrovų klasifikavimas

Namų ūkio varža

Apšvietimo įranga (tradicinės kaitrinės lempos, halogeninių volframo lempos (generuojančios šilumą ir skleidžiančią šviesą per atsparumą gijų)

Šildymo prietaisai (elektriniai vandens šildytuvai, elektriniai šildytuvai, elektrinės antklodės, rankos šildytuvai, elektrinės krosnelės, elektriniai lygintuvai, garbanojimo lygintuvai ir kt.)

Mažos galios elektros prietaisai (įkrovikliai, elektros ventiliatoriai ir kt.)

Mažos pramoninės ir komercinės varžos

Šildymo įranga mažoms parduotuvėms (pvz., Karštų gėrimų mašinoms patogiose parduotuvėse ir mažos elektrinės krosnelės (gryno pasipriešinimo šildymas) kepyklose)

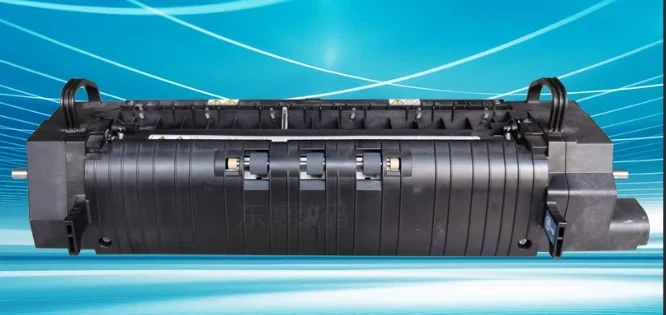

Biuro įranga (kai kurių senamadiškų spausdintuvų ir kopijuoklių šildymo komponentai (pasipriešinimo laidinis šildymas))

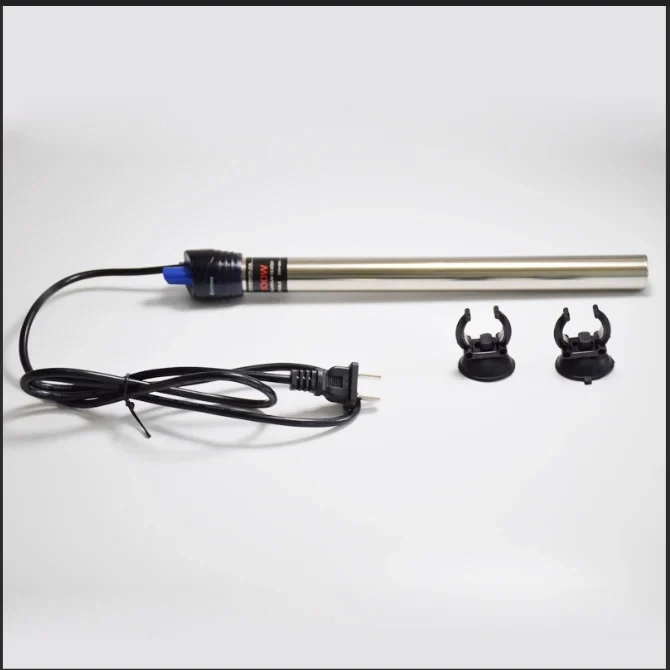

Žemės ūkio pagalbinė įranga (elektriniai šildymo laidai mažiems šiltnamiuose (šilumos išsaugojimui), maži elektriniai šildymo strypai akvakultūrai)

Indukcinės apkrovos apibrėžimas

Indukcinės apkrovos sukuria fazės atsilikimą, kai srovė atsilieka nuo įtampos dėl indukcinio reaktyvumo (xl=2 πfl).

Pagrindinės savybės:

Galios koeficientas (PF) <1 (atsilikęs).

Reaktyvioji energijos suvartojimas (q=vi sinφ).

Poveikis PV sistemoms:

Efektyvumas: sumažėjęs dėl reaktyvių galios nuostolių.

Stabilumas: gali sukelti įtampos lašus ir galios svyravimus.

Harmonikai: gali įvesti harmoniką, jei netiesinės (pvz., Kintamo dažnio diskai).

Švelninimo strategijos:

Galios faktoriaus pataisos (PFC) kondensatoriai, skirti kompensuoti atsilikusius PF.

Aktyvių filtrų naudojimas harmonikai sušvelninti.Vartotojo pusės indukcinių apkrovų klasifikavimas

Variklio tipo apkrovos

Namų apyvokos prietaisai (šaldytuvo kompresoriai, oro kondicionierių kompresoriai ir ventiliatoriaus varikliai, skalbimo mašinų varikliai, mikrobangų krosnelės patefonai, diapazono gaubto varikliai ir kt.)

Pramoninė ir komercinė įranga (vandens siurblių varikliai (žemės ūkio drėkinimas, vandens tiekimo sistemos), ventiliatoriai (ventiliacija, šilumos išsklaidymas), konvejerio diržų varikliai, staklių varikliai, lifto pavaros varikliai ir kt.)

Maža įranga (elektriniai įrankiai (pvz., Elektriniai grąžtai, pjovimo mašinos), pakopos varikliai, aušinimo ventiliatoriaus varikliai, esantys elektrinių transporto priemonių įkrovimo polių ir kt.)

Elektromagnetinė įranga

Solenoidiniai vožtuvai (tokie kaip buitiniai dujų vožtuvai ir vandens valymo solenoidiniai vožtuvai, kurie kontroliuoja vožtuvo angą ir uždarymą, sukuriant magnetinį lauką per ritę.

Indukcinė viryklė/indukcinė viryklė (naudojant ritę kintančiam magnetiniam laukui sugeneruoti, todėl virtuvės reikmenys gali įkaisti. Pagrindinis komponentas yra šildymo ritė)

Kitos indukcinės apkrovos

Elektrinis suvirinimo mašina (su daugybe ritinių viduje ji priklauso nuo elektromagnetinės indukcijos, kad veikimo metu būtų sukurta suvirinimo srovė, ir yra stipri indukcinė apkrova)

Talpos apkrovos apibrėžimas

Talpos apkrovos pateikia fazės laidą, kai srovė lemia įtampą dėl talpinio reaktyvumo (xc=1/(2πfc)).

Pagrindinės savybės:

Galios koeficientas (PF) <1 (pirmaujanti).

Reaktyviosios galios generavimas (q=vi sinφ).

Poveikis PV sistemoms:

Efektyvumas: gali pagerinti efektyvumą, jei jis naudojamas PFC, tačiau per didelė talpa gali sukelti viršįtampį.

Stabilumas: gali sukelti rezonanso problemų dėl tinklo induktyvumo.

Harmonika: jei netinkamai suprojektuota, gali sustiprinti harmoniką.

Švelninimo strategijos:

Tinkamas PFC kondensatorių dydis.

Harmoninių filtrų naudojimas.Kontroliuojamų apkrovų klasifikavimas vartotojo pusėje

Galios elektroninė įranga

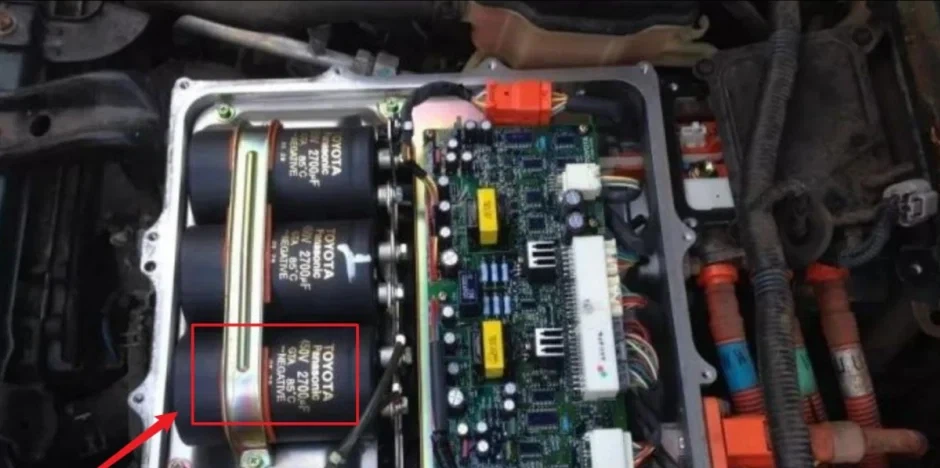

DC šoninis dažnio keitiklio/keitiklio kondensatorius (įrangos, tokios kaip fotoelektriniai keitikliai ir kintamo dažnio pavaros (VFD), nuolatinė magistralė, paprastai aprūpinta didelės talpos elektrolitiniais kondensatoriais, kad išlygintų nuolatinės srovės įtampą ir slopintų virpėjimą).

Įvesties filtrų kondensatoriai, perjungdami maitinimo šaltinius (talpinės filtro grandinės paprastai montuojamos kompiuterio serverių, ryšių bazinių stočių ir kitos įrangos perjungiamojo maitinimo šaltinių priekiniame gale)

Perjungimo maitinimo įranga (mobiliųjų telefonų įkrovikliai, nešiojamojo kompiuterio adapteriai, maršrutizatoriaus maitinimo šaltiniai, LED šviesos tvarkyklės maitinimo šaltiniai)

Inverterio įranga buitiniuose prietaisuose (keitiklių oro kondicionieriai, keitiklių skalbimo mašinos, keitiklių šaldytuvai)

Elektroniniai instrumentai (spausdintuvai, kopijuokliai, mikrobangų krosnelės (kai kurie modeliai), televizoriai (ypač LCD televizoriai, kurių vidinės galios lentoje yra daugybė kondensatorių) ir kt.)

Kompensacijos kondensatoriaus įrenginys

Galios faktoriaus pataisos (PFC) kondensatoriai (pramoninėse ar komercinėse patalpose yra sumontuoti lygiagrečiai kondensatorių kompensavimo įtaisai, siekiant pagerinti galios koeficientą (ypač norint kompensuoti indukcinių apkrovų, tokių kaip varikliai, reaktyvioji galia), pavyzdžiui, varikliai).

SVG įranga fotoelektrinėse elektrinėse (dinaminės reaktyviosios galios kompensavimo įtaisai (pvz., SVG) gali sukelti reaktyviąją galią talpiniame režime, kad būtų galima reguliuoti tinklo įtampą)

Lyginamoji apkrovos tipų analizė PV sistemose

Vartotojo pusės apkrovos aspektai PV sistemose

Vartotojo pusėje esančios PV sistemos turi sutvarkyti varžų, indukcinių ir talpinių apkrovų derinį. Pagrindiniai iššūkiai yra:

Energijos kokybės problemos

Įtampos svyravimai dėl staigaus indukcinio apkrovos perjungimo.

Harmoniniai iškraipymai iš netiesinės apkrovos (pvz., Inverteriai, LED varėjai).

Reaktyviosios galios disbalansas, turintis įtakos tinklo stabilumui.

Efektyvumo optimizavimas

Maksimalus galios taškų stebėjimas (MPPT) turi atsižvelgti į skirtingas apkrovos tipus.

Inverterio dydis turėtų apsvarstyti didžiausio reaktyviosios galios poreikius.

Tinklo sąveika ir stabilumas

Salų rizika, jei PV sistemos negali atitikti apkrovos paklausos.

Dažnio nestabilumas dėl per didelių talpinių apkrovų.

Švelninimo ir optimizavimo strategijos

Norėdami pagerinti PV sistemos veikimą esant mišrioms apkrovoms:

Aktyviosios galios faktoriaus pataisa (PFC): naudokite reaktyviosios galios kompensaciją keitikliais pagrįstai.

Harmoniniai filtrai: įdiekite pasyvius/aktyvius filtrus, kad sušvelnintumėte iškraipymus.

Išmaniosios apkrovos valdymas: prioritetą teikite varžinėms apkrovoms mažos PV generavimo metu.

Energijos kaupimo integracija: Baterijos gali buferio reaktyviosios galios poreikiai.

Norint optimizuoti PV sistemos veikimą vartotojo pusėje, labai svarbu suprasti talpinių, induktyvių ir varžinių apkrovų elgseną. Nors rezisyvinės apkrovos yra tiesiausios, indukcinės ir talpinės apkrovos sukelia tokius sudėtingumus kaip reaktyvioji galia, harmonika ir stabilumo iššūkiai. Tinkamos švelninimo strategijos, įskaitant PFC, harmoninį filtravimą ir intelektualiųjų apkrovų valdymą, yra būtinos norint efektyviai ir patikimai integruoti PV.

Raktiniai žodžiai

Fotoelektrinės (PV) sistemos, vartotojo pusės apkrovos, talpinės apkrovos, indukcinės apkrovos, varžos apkrovos, galios koeficientas (PF), reaktyvioji galia (Q), tikroji galia (P), fazių poslinkis, harmoninis iškraipymas.
