Pusiau supjaustyti saulės moduliai
Priekinė pusė galinė pusė
Elementai yra perpus mažesni už elementų, naudojamų įprastose 60 elementų ar 72 elementų saulės baterijose, dydį. Nauja konstrukcija sumažina vidinius nuostolius, dėl ko pagerėja energijos išeiga, ypač esant dideliam apšvitimui.
Pusiau supjaustyti elementų moduliai yra nauja saulės modulių gamybos technika, kuri pastaruosius kelerius metus vis labiau traukia. Šiuose moduliuose naudojamos monofoninės arba polifoninės ląstelės. Tačiau jų surinkimo į modulį būdas buvo pakeistas, kad būtų užtikrintas didesnis modulio efektyvumas.
Iškirpti saulės elementus
Standartiniame saulės baterijų modulyje yra sumontuoti keli saulės elementai, kad būtų sukurtas iš anksto apibrėžto vatų saulės modulis. Pusiau perpjautame saulės modulyje tos pačios ląstelės yra supjaustomos viduryje ir dedamos kartu, kad būtų sukurtas modulis pagal apibrėžtą vatą. Ląstelės supjaustomos naudojant lazerinę technologiją. Šis procesas padeda sumažinti nuostolius, atsirandančius tekant srovei iš vienos modulio į kitą ląstelę. Pertraukus elementą per pusę, sumažėja pasipriešinimo nuostoliai visoje sujungtoje modulio saulės elementų grandinėje, taip padidinant efektyvumą. Pagal dabartines pramonės tendencijas, pranešama, kad pusiau supjaustyti saulės elementų moduliai padidina vieno modulio galingumą nuo 5 iki 8 W, priklausomai nuo konstrukcijos ir elemento tipo.
Šio padidinto efektyvumo priežastis yra sudėtingas mokslas ir aritmetika. Pjaunant elementą į dvi dalis, vidinis srovės pajėgumas sumažėja perpus, o tai atitinkamai sumažina galios nuostolius. Tačiau galios praradimas yra proporcingas srovės kvadratui. Todėl pusės elemento galios nuostoliai sumažinami keturis kartus. Sumažinus galios nuostolius, padidėja užpildymo koeficientas, kuris pagerina elemento pajėgumą gaminti daugiau srovės iš esamos šviesos. (Šaltinis: REC)
Tai nustatanti formulė yra=PLOSS=R.I2, kur R yra varža, o aš - srovė.

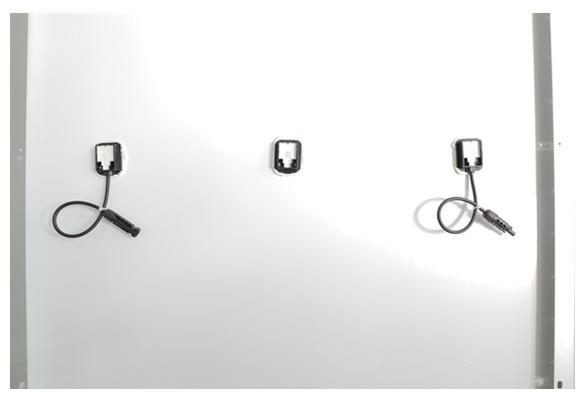

Padalinta saulės kolektoriaus modulio padalyta jungties dėžutė
Padalinta jungiamoji dėžutė
Vienas iš pusiau perpjautų saulės elementų modulių skiriamųjų veiksnių yra „dviguba“ arba padalyta jungiamoji dėžutė. Tokio tipo jungčių dėžutės konfigūracijoje standartinės saulės kolektorių jungties dėžutės funkcija yra padalinta į tris skirtingas dėžutes, kurių kiekvienoje yra vidinė eilutė ir aplinkkelio diodas.
Dėl padalintos jungties dėžutės metalizacija yra mažesnė nei standartinės plokštės, palyginti su poli arba mono plokštėmis, ir sukuria mažesnį vidinį atsparumą, kuris taupo vietą. Dėl šios konfigūracijos sutaupyta erdvė padeda sukurti daugiau erdvės tarp ląstelių, taip padidindama vidinį šviesos atspindį iš galinio lapo į ląstelės paviršių, o tai padidina skydo efektyvumą.
Pusiau supjaustytų saulės elementų modulių pranašumai

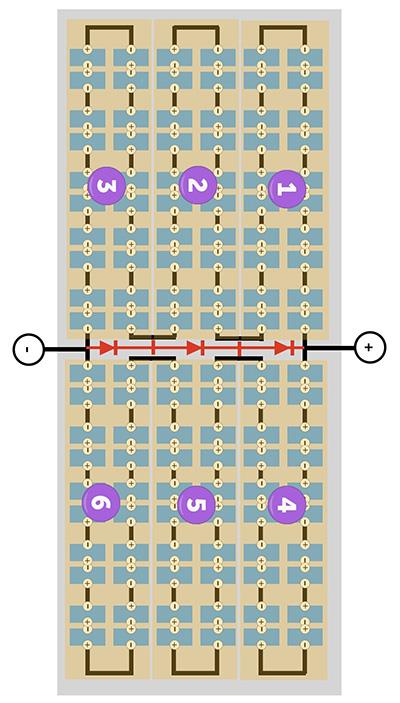

Stovo saulės kolektorių laidai Pusiau nupjauti saulės elementų laidai
Didesnė galia - padidėjęs pusės perpjautų saulės elementų efektyvumas sukuria didesnę galingumą, palyginti su tradiciniu saulės moduliu. Tai savo ruožtu padidino bendrą visos saulės energijos sistemos efektyvumą - ar tai būtų saulės energijos paketai, ar saulės energijos jėgainės ant stogo, ar sausumos saulės jėgainės.
Mažiau vietos. Padidėjus vieno modulio galiai, sumažėja modulių, reikalingų reikiamai energijai generuoti sausumoje ir ant stogo esančioje saulės elektrinėje, skaičius, o tai sumažina įrengimui reikalingą vietą.
Mažesnės kapitalo sąnaudos. Didesnio masto komunalinių elektrinių atveju mažesni vietos poreikiai gali padėti sumažinti saulės energiją naudojančių saulės elektrinių statybai reikalingą žemę. Tai savo ruožtu gali padėti sumažinti saulės energijos kūrėjų kapitalo išlaidas, nes žemė yra brangios sąnaudos, susijusios su stambių sausumos saulės elektrinių steigimu.
Didesnė grąža - aukštesnė produkcija reiškia daugiau vienetų parduoti. Saulės energijos vystytojams, kurie parduoda energiją valstybės komunalinėms įmonėms ar privatiems klientams pagal ilgalaikius elektros energijos pirkimo susitarimus, didelė galia lemia didesnę investuoto kapitalo grąžą.
Rinkos dydis ir ateities augimas
Remiantis „International Technology Roadmap for Photovoltaic“ (ITRPV) tyrimu, pramonės įstaiga, stebinti pokyčius ir tendencijas kristalinio silicio srityje visame pasaulyje, pusiau supjaustytų saulės modulių rinkos dydis ateinančiais metais turėtų gerokai išaugti, palyginti su vos 2 Atsižvelgiant į didelį rinkos potencialą ateityje, manekeniški saulės modulių gamintojai visame pasaulyje pradėjo kurti pajėgumų pusiau supjaustytų saulės elementų moduliams gamybos procesą. Daugelis pirmaujančių pasaulinių saulės modulių gamintojų jau išleido savo pusiau supjaustytus saulės elementų modulius į rinką. Šios technologijos vystymasis yra viena iš labiausiai stebimų saulės modulių pramonės tendencijų ir gali būti žaidimų keitiklis ateinančiais metais.
