Šaltinis: „Sungrowpower“
Turėdamas akumuliatoriaus modulį, skirtą nedelsiant kaupti energiją, įprastą PV sistemą galima patobulinti ir tapti energijos kaupimo sistema (ESS).
Sistema gali veikti kaip atsijungusi nuo tinklo sistema, užtikrinanti avarinį elektros energijos tiekimą avarinėms apkrovoms nutrūkus tinklui ar nutrūkus tinklui. Tinklo pertraukimą ar užtemimą gali sukelti:
sališkumas;
žemos įtampos;
per mažas dažnis; arba
per dažnas.
PV energijos kaupimo sistemos (PV ESS) kompozicijos
Punktas | apibūdinimas | Pastaba |
A | PV stygos | Monokristalinis silicis, polikristalinis silicis ir plonasluoksnės saulės kolektorių plokštės be įžeminimo |
B | Inverteris | SH3K6-30 / SH4K6-30 / SH5K-30 |
C | Sungrow energijos skaitiklis (pavyzdžiui, vienfazis) | Matuoja maitinimo šaltinio galią ir palaiko ryšį su keitikliu per RS485 prievadą. |
D | Komunalinių tinklų | Tinklelio įžeminimo sistemų tipai: TT, TN |
E | Buitinis krovinys | Įtaisai, kurie sunaudoja energiją |
F | Baterija (neprivaloma) | Ličio jonų akumuliatorius arba švino-rūgšties akumuliatorius |
G | Avariniai kroviniai | - |
Energijos valdymas dienos metu
Energijos valdymo sistema (EMS) pagal numatytuosius nustatymus veikia savarankiško vartojimo režimu. PV energija eis į avarines apkrovas, o namo apkrovos - tada akumuliatorius. Jei akumuliatorius yra visiškai įkrautas, perteklius pateks į tinklą, pradinio paleidimo metu maitinimo šaltinio galia turėtų būti ne didesnė kaip ribinė vertė, lygi nuliui eksportuoti.
Jei PV galia yra mažesnė už apkrovos galią, akumuliatorius išsikraus ir užtikrins energijos trūkumą. Inverteris ims energiją iš elektros tinklo, jei iš PV ir akumuliatoriaus energija bus mažesnė už apkrovos galią.
Energijos valdymas naktį
Akumuliatorius išsikrauna, kad energija būtų tiekiama kroviniams. Jei akumuliatorius tuščias arba iš akumuliatoriaus sistemos nepakanka energijos, tinklas neišnaudotą energiją pirmiausia tiekia avarinėms ir namų apkrovoms.
Kai yra tinklelis, hibridinio inverterio apėjimo funkcija veikia ir avarinės apkrovos bus tiesiogiai sujungtos su tinklu per inverteryje integruotą aplinkkelio relę. Pageidautina, kad avarinės apkrovos būtų tiekiamos naudojant PV arba akumuliatoriaus energiją, ir papildomos tinkleliu, kai nepakanka PV ir akumuliatoriaus energijos.

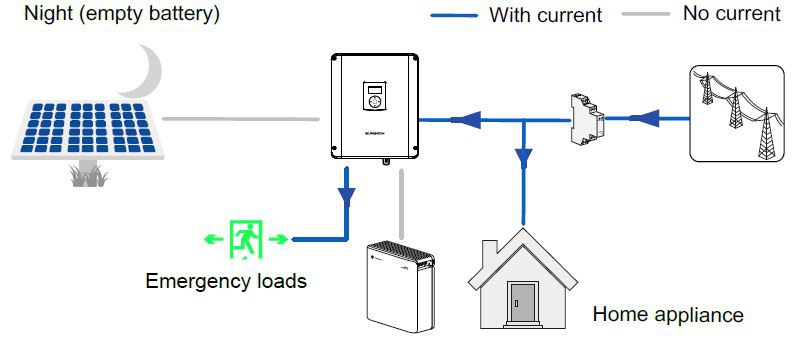

Naktis (tuščia baterija)
Jei skaitiklis yra nenormalus arba jo nėra, keitiklis gali normaliai veikti, akumuliatorius gali būti įkraunamas, tačiau jam negalima leisti išsikrauti, maitinimo šaltinio maitinimo nustatymas LCD ekrane bus neveiksmingas, o optimizuoto režimo DO funkcija bus išjungta. .
