Saulės fotoelektros modulio gedimai ir gedimai

Šaltinis: ee.co.za

Šiuolaikinė saulės baterijų įranga yra skirta patikimam darbui per visą gaminio eksploatavimo laiką. Nepaisant šių gamybos defektų ir priešlaikinių gedimų, kurie vis dar gali paveikti gaminio savybes.

Patikimumas ir kokybė yra suprojektuoti ir integruoti į šiuolaikinę saulės baterijų įrangą. Masinės gamybos metodai, nors ir kontroliuojami, ir dėl prastos kokybės kontrolės vis tiek gali sukelti gaminio gamybos defektų, o įrengimas lauke ir transportavimas gali padaryti žalą, o visa tai gali sutrumpinti gaminių eksploatavimo laiką.

Vienas pagrindinių fotoelektros sistemų sąnaudų mažinimo veiksnių yra padidėjęs fotoelektrinių modulių patikimumas ir tarnavimo laikas. Šiandienos statistika rodo, kad kristalinio silicio PV modulių nominalioji galia blogėja 0,8% per metus [1]. Nors šiuolaikiniai gaminiai yra skirti naudoti aukštesnės kokybės medžiagas ir mechanizuotai gaminti, kainų konkurencija lėmė, kad plokščių gamyboje sunaudota plonesnių ir mažiau medžiagų. Be to, yra įrodymų, kad kai kurie gamintojai vėl pradėjo naudoti žemesnės kokybės medžiagas, kad sumažėtų kainos.

Priešlaikinis plokščių gedimas gali turėti didelę finansinę įtaką fotovoltiniams įrenginiams, nes pagrindinės gyvavimo ciklo išlaidos yra kapitalas. PV modulio gedimas yra poveikis, kuris arba sumažina modulio galią, kurio neatsisako normalus veikimas, arba sukelia saugos problemų.

Vien tik kosmetinė problema, neturinti nė vienos iš šių pasekmių, nelaikoma PV modulio gedimu. FP modulio gedimas yra svarbus garantijai, kai jis įvyksta tokiomis sąlygomis, kuriomis paprastai susiduria modulis [1].

Paprastai produktų gedimai skirstomi į šias tris kategorijas:

• Kūdikių nesėkmės

• Vidutinio amžiaus nesėkmės

• Susidėvėjusios nesėkmės

1 pav. Pateikti šių trijų rūšių modulių gedimų pavyzdžiai. Be šių modulio gedimų, daugelis PV modulių rodo šviesos sukeltą galios pablogėjimą (LID) iškart po įrengimo. LID yra gedimo tipas, kuris atsiranda bet kokiu atveju, o vardinė galia, išspausdinta ant PV modulio etiketės, paprastai koreguojama pagal tikėtiną standartizuotą prisotintos energijos nuostolį dėl šio gedimo.

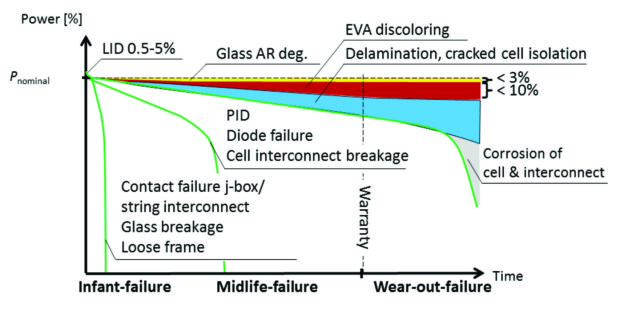

1 pav. Trijų tipiškų kristalinių fotovoltinių modulių plokštelių gedimo scenarijai [1].

LID: šviesos sukeltas irimas
PID: galimas sukeltas skilimas
EVA: etileno vinilo acetatas
J dėžutė: jungiamoji dėžutė

Gedimas ir gedimas

Išsamių eksploatavimo sutrikimų tyrimų per visą plokščių eksploatavimo laiką nėra, nes dauguma įrengimų yra neseniai atlikti, o tiekėjai nenori skelbti tokių skaičių. Kūdikių mirštamumo tyrimų ataskaitose, t. Y. Diegiant nesėkmes, yra 1–2% visų sumontuotų plokščių [3]. Buvo atlikta keletas modeliavimo tyrimų su pagreitinta gyvenimo trukme, tačiau su nedaugeliu grupių.

„BP Solar“ pranešė, kad per aštuonerius metus „Solarex c-Si“ plokščių gedimų lygis buvo 0,13%, o „Sandia“ nacionalinės laboratorijos, remdamosi lauko duomenimis, prognozavo 0,05% per metus nesėkmių procentą [4]. Tačiau tai yra trumpalaikiai ankstyvojo gyvenimo duomenys ir nėra duomenų apie vėlyvojo gyvenimo trukmę didelio masto įrenginiuose.

Pagrindiniai defektai ir gedimai

Gedimus galima suskirstyti į veikimo ir saugos gedimų tipus. Su sauga susiję gedimai gali sugadinti turtą ar sužeisti personalą. Dėl su veikimu susijusių nesėkmių gali būti prarandama arba sumažėja išėjimo galia.

Defektai atsiranda šiose vietose:

• Vafliai arba ląstelės kristaliniuose PV produktuose

• Inkapsuliacija

• Stiklo pagrindas

• Vidinė instaliacija

• Rėmas ir furnitūra

• Amorfiniai sluoksniai amorfiniame PV

Vaflių ar ląstelių gedimai

Ląstelės efektyvumo pablogėjimas yra normalus per visą elemento gyvavimo laiką ir nelaikomas gedimu ar gedimu, nebent skilimo greitis viršija normalias ribas. Didžiąją dalį plokštelių ar elementų trūkumų sudaro plokštelės įtrūkimai ir jungčių bei laidininkų pažeidimai. Mažesni gedimai atsiranda dėl antirefleksinės dangos (ARC) pažeidimų ir ląstelių korozijos. Šviesos sukeltas degradacija amorfinėse saulės baterijų plokštėse yra žinomas poveikis ir nebūtinai vertinamas kaip gedimas. Galimas sukeltas irimas yra naujas reiškinys, atsiradęs dėl vis aukštesnės įtampos, naudojamos PV sistemose.

Antirefleksinės dangos nuėmimas

Neatspindinčioji danga (ARC) padidina šviesos sugavimą, todėl padidėja modulio galios keitimas. ARC delaminacija įvyksta, kai antirefleksinė danga nukrenta nuo ląstelės silicio paviršiaus. Tai nėra rimtas trūkumas, nebent yra daug delaminacijų [2]. Tyrimai parodė, kad ARC savybės yra priežastinis PID veiksnys.

Ląstelių krekingas

Įtrūkimai PV moduliuose yra visur paplitę. Jie gali vystytis skirtingais modulio gyvavimo etapais.

Ypač gamybos metu litavimas ląstelėms sukelia didelę įtampą. Tvarkymas ir vibracija transporte gali sukelti įtrūkimus ar išplėsti juos [4]. Galiausiai lauko modulis patiria mechanines apkrovas, kurias sukelia vėjas (slėgis ir vibracija) ir sniegas (slėgis).

Mikro įtrūkimus gali sukelti arba sustiprinti:

• Gamyba

• Transportas

• Montavimas

• Eksploatacinis stresas (šiluminis ir kitoks)

Kristalinių plokštelių dydis per metus padidėjo ir jų storis sumažėjo, todėl padidėjo lūžio ir įtrūkimų tikimybė. Įtrūkimai saulės elementuose yra tikra PV modulių problema, nes jų sunku išvengti ir iki šiol iš esmės neįmanoma įvertinti jų įtakos modulio efektyvumui jo gyvavimo metu. Visų pirma, mikro įtrūkimai gali turėti tik nedidelį poveikį naujo modulio galiai, jei skirtingos elementų dalys vis dar yra elektriškai sujungtos.

Modulis sensta ir patiria šiluminius bei mechaninius įtempius, todėl gali atsirasti įtrūkimų. Pakartotinis santykinis suskaidytų ląstelių dalių judėjimas gali baigtis visišku atsiskyrimu, todėl gali būti neaktyvios ląstelių dalys. Šiuo ypatingu atveju galimas aiškus galios praradimo įvertinimas. 60 langelio, 230 W PV modulio atveju ląstelių dalių praradimas yra priimtinas, jei prarasta dalis yra mažesnė nei 8% ląstelės ploto [3].

2 pav. Sraigės pėdsakai dėl ląstelių mikro įtrūkimų [1].

Mikro įtrūkimai yra PV ląstelių silicio substrato įtrūkimai, kurių dažnai negalima pamatyti plika akimi. Įtrūkimai gali susidaryti skirtingo ilgio ir orientacijos saulės elemente. Vaflių pjaustymas, elementų gamybos stygos ir įterpimas gamybos proceso metu sukelia fotoelektrinių elementų įtrūkimus. Saulės elementų sujungimo procesas sukelia ypač didelę įtrūkimų atsiradimo riziką [1].

Gamybos metu yra trys skirtingi mikro įtrūkimų šaltiniai; kiekvienas turi savo įvykio tikimybę:

• Įtrūkimus, prasidedančius nuo ląstelių sujungimo juostos, sukelia litavimo proceso sukeliamas liekamasis įtempis. Šie įtrūkimai dažnai būna jungties gale arba pradiniame taške, nes ten yra didžiausias likutinis įtempis. Šis įtrūkimų tipas yra dažniausias.

• Vadinamasis kryžminis įtrūkimas, kurį sukelia mašinėlės gamybos metu spaudžiant vaflį.

• Įtrūkimus, prasidedančius nuo ląstelės krašto, sukelia ląstelė, atsitrenkianti į kietą daiktą.

Kai saulės modulyje yra ląstelių įtrūkimų, padidėja rizika, kad veikiant saulės moduliui, trumpi elementų įtrūkimai gali išsivystyti į ilgesnius ir platesnius įtrūkimus. Taip yra dėl mechaninio įtempio, kurį sukelia vėjas ar sniegas, ir dėl šiluminio mechaninio įtempio saulės moduliams, atsirandančiam dėl besikeičiančių debesų ir oro sąlygų.

Mikro įtrūkimai gali turėti skirtingą kilmę ir sukelti gana „minkštus“ rezultatus, tokius kaip mažinantis paveiktos ląstelės dalių derlių mažinantis derlius iki rimtesnių padarinių, susijusių su trumpojo jungimo srovės ir ląstelės efektyvumo sumažėjimu. Vizualiai ląstelės struktūroje gali atsirasti vadinamųjų „sraigių pėdsakų“ formos mikro įtrūkimai. Tačiau sraigių takai, kaip ilgalaikio smūgio ženklas, taip pat gali būti cheminio proceso, sukeliančio ląstelės paviršiaus pasikeitimą ir (arba) karštas vietas, rezultatas.

Atsižvelgiant į didesnių įtrūkimų įtrūkimus, šiluminis, mechaninis įtempis ir drėgmė gali sukelti „negyvas“ arba „neaktyvias“ elementų dalis, dėl kurių prarandama paveikto fotoelemento energija. Negyva arba neaktyvi elemento dalis reiškia, kad ši konkreti fotoelemento dalis nebeatima bendros saulės modulio galios. Kai ši negyva ar neaktyvi fotoelektros elemento dalis yra didesnė kaip 8% viso elemento ploto, tai gali sukelti energijos nuostolius, kurie maždaug tiesiškai padidėja atsižvelgiant į neaktyvų elemento plotą [1].

Įtrūkimai gali išaugti per ilgesnį eksploatavimo laiką ir taip padidinti kenksmingą poveikį PV modulio funkcionalumui ir našumui, taip pat potencialiai sužadindami karštus taškus. Neįmanoma pastebėti, mikro įtrūkimai gali sukelti trumpesnę nei tikėtasi lauko gyvenimo trukmę. Jie skiriasi dydžiu, vieta ląstelėje ir smūgio kokybe.

Mikro įtrūkimus galima aptikti lauke prieš montuojant ir per visą projekto gyvavimo laiką. Mikro įtrūkimams nustatyti yra skirtingi kokybės bandymo metodai, iš kurių elektroliuminescencinis (EL) arba elektroliuminescencinių įtrūkimų aptikimo (ELCD) tyrimas yra vienas iš labiausiai taikomų metodų. EL bandymai gali aptikti paslėptus defektus, kurių anksčiau nebuvo galima atsekti kitais bandymo metodais, tokiais kaip infraraudonųjų spindulių (IR) vaizdavimas šiluminėmis kameromis, VA charakteristikų ir blykstės bandymai [1]. Kai kurie gamintojai rekomenduoja reguliariai tikrinti sumontuotų plokščių tarnavimo laiką [3].

Inkapsuliacijos gedimai

Saulės skydelis yra „sumuštinis“, sudarytas iš skirtingų medžiagų sluoksnių (3 pav.).

3 pav. PV modulio komponentai [2].

Kapsuliavimo medžiagos yra naudojamos:

• Atsparus karščiui, drėgmei, UV spinduliams ir šilumai

• Užtikrinkite gerą sukibimą

• Stiklas optiškai sujungiamas su ląstelėmis

• Elektriškai izoliuokite komponentus

• Kontroliuokite, sumažinkite arba pašalinkite drėgmės patekimą

Labiausiai kapsulėms naudojama medžiaga yra etalino vinilo acetatas (EVA). Jei nesugadinsite kapsulės, PV modulis gali sugesti arba sugesti.

Sukibimas

Stiklo, kapsuliavimo, aktyviųjų ir galinių sluoksnių sukibimas gali būti pažeistas dėl daugelio priežasčių. Plonos plėvelės ir kitų rūšių PV technologijose taip pat gali būti skaidraus laidžiojo oksido (TCO) ar panašaus sluoksnio, kuris gali delaminuoti nuo gretimo stiklo sluoksnio.

Paprastai, jei dėl užteršimo (pvz., Netinkamo stiklo valymo) ar aplinkos veiksnių, lipnumas yra pažeistas, įvyks delaminacija, po kurio pateks drėgmė ir atsiras korozija. Dėl deformacijos sąsajose optiniame kelyje atsiras optinis atspindys (pvz., Iki 4% galios praradimas vienoje oro / polimero sąsajoje) ir vėlesnis modulių srovės (galios) praradimas [1].

Acto rūgšties gamyba

EVA lakštai reaguoja su drėgme, sudarydami acto rūgštį, kuri pagreitina PV modulio komponentų vidinio korozijos procesą. Tai taip pat gali atsirasti dėl EVA senėjimo proceso ir gali užpulti sidabro kontaktus ir paveikti ląstelių gamybą. Dėl pralaidžių galinių plėvelių tai nėra problema, nes acto rūgštis gali išbėgti. Tačiau dėl nepralaidžių pagrindo plokščių laikui bėgant dėl šio defekto gali būti patiriama didelių energijos nuostolių.

Encapsulant spalvos pasikeitimas

Dėl to prarandama transmisija ir sumažėja galia. Spalvos spalva pasikeitė dėl balinančio deguonies, todėl su kvėpuojančiu fono sluoksniu ląstelių centras pasikeičia, o išoriniai žiedai išlieka aiškūs. Tai gali atsirasti dėl prasto kryžminio sujungimo ir (arba) priedų EVA kompozicijoje.

Pav. 4: EVA spalva pasikeitusi [5].

Nepavykus susikaupti, reikia nuo penkerių iki dešimties metų, kol pastebės spalvos pasikeitimą, o ilgiau - pradėti žymiai mažinti išėjimo galią. Išblunka ne pats EVA, o receptūros priedai. Šis trūkumas gali neleisti šviesai patekti į skydą [5].

Atidėjimas

Delaminacija yra kapsuliatoriaus atskyrimas nuo stiklo ar kameros. Delaminacija gali būti tarp superviršio (stiklo), substrato (užpakalinio lakšto) ir kapsuliavimo arba tarp kapsuliavimo ir ląstelių. Priekinio stiklo sluoksnis gali atsirasti dėl prasto sukibimo su EVA arba netinkamų stiklo valymo procedūrų. Šis defektas gali neleisti šiek tiek šviesos patekti į skydą. Problema gali tapti rimtesnė, jei drėgmė kaupiasi tuštumoje ir sukuria trumpus jungimus šalia litavimo laidų.

Ląstelės atitirpimą greičiausiai sukelia blogas ląstelių paviršiaus kryžminis sujungimas ar užteršimas. Šis defektas gali būti rimtas, nes kai laminate susidaro oro burbulas, ten gali kauptis drėgmė ir atsirasti trumpasis jungimas. Įklotas atitolinamas, jei EVA gamybos metu gerai neprilipo prie įdėklo.

Nauji keliai ir vėlesnė korozija po delamacijos sumažina modulio veikimą, tačiau automatiškai nekelia saugumo problemų. Tačiau galinio lakšto delaminacija gali sudaryti sąlygas atsirasti aktyviems elektriniams komponentams. Kai modulis pagamintas iš stiklo priekinių ir galinių lakštų, gali būti papildomų įtempių, galinčių padidinti delaminaciją ir (arba) stiklo lūžimą.

Galinio lapo defektai

Galinis modulio lapas skirtas apsaugoti elektroninius komponentus nuo tiesioginio aplinkos poveikio ir užtikrinti saugų veikimą esant aukštai nuolatinės srovės įtampai. Užpakaliniai lakštai gali būti sudaryti iš stiklo arba polimerų ir gali būti su metaline folija.

5 pav. Delaminacija („Rycroft“).

Dažniausiai užpakalinį lakštą sudaro laminato konstrukcija, turinti labai stabilų ir UV spinduliams atsparų polimerą, dažnai išorėje esantį fluoropolimerą, tiesiogiai veikiantį aplinką, vidinį PET sluoksnį, po kurio eina kapsuliacinis sluoksnis [1]. .

Kai vietoj galinio stiklo naudojamas galinis stiklas, jis gali sugesti. Jei modulis yra sukonstruotas kaip plonasluoksnis įtaisas ant galinio lakšto (substrato CIGS), tai, be didelių ar, tikėtina, visiško to modulio energijos nuostolių, kelia didelį pavojų saugai. Palei įtrūkimus gali būti nedidelis tarpas ir tam tikra įtampa, galinti sukurti ir išlaikyti elektros lanką.

Jei tai atsitiks kartu su apeinančio diodo gedimu, visa sistemos įtampa gali būti per tarpą, sukuriant didelį ir ilgalaikį lanką, kuris greičiausiai tirpdo stiklą, galbūt pradėdamas gaisrą. Tačiau, jei tipinis kristalinio Si modulis suskaidytų stiklinį uždengimą, vis tiek liktų apvalkalo sluoksnis, kuris užtikrintų nedidelę elektrinę izoliaciją.

Nulupimas nuo EVA gali atsirasti dėl prasto sukibimo tarp EVA ir galinio lakšto arba jei galinio lakšto sukibimo sluoksnis yra pažeistas dėl UV spindulių poveikio ar padidėjusios temperatūros.

Priekinės pusės pageltimą lemia polimero, naudojamo tam tikro galinio lakšto sukibimui su kapsuliu, suskaidymas. Gelsvas dažnai susijęs su blogėjančiomis mechaninėmis savybėmis. Esant šiam defektui, tikėtina, kad užpakalinis lapas galų gale gali nugrimzti ir (arba) įtrūkti [3].

Geltona oro pusė yra jautrumas UV spinduliams, kurį gali pagreitinti aukšta temperatūra. Šis trūkumas taip pat atsiranda kai kuriuose galiniuose lapuose dėl terminio skilimo. Gelsvas dažnai susijęs su blogėjančiomis mechaninėmis savybėmis. Esant šiam defektui, tikėtina, kad užpakalinis lapas galų gale gali nugrimzti ir (arba) įtrūkti [3].

Karštos vietos

Šildymas karštoje vietoje įvyksta modulyje, kai jo darbinė srovė viršija sumažintą trumpojo jungimo srovę (I _sc ) šešėlinėje ar sugedusioje ląstelėje ar elementų grupėje. Kai tokia būklė atsiranda, paveikta ląstelė ar ląstelių grupė yra priversta daryti atvirkštinį poslinkį ir privalo išsklaidyti jėgą.

6 pav. Kristaliniai silicio saulės elementai, sujungti iš eilės su juostine juostele [6].

Jei galios išsisklaidymas yra pakankamai didelis arba pakankamai lokalizuotas, atvirkščiai pakreipta ląstelė gali perkaisti, todėl lydmetalis ir (arba) silicis ištirpsta, o kapsuliatorius ir užpakalinis lapas gali sugesti.

Laidininko juostos ir jungčių gedimai

Saulės elementuose yra du pagrindiniai elementai, priekinis ir užpakalinis kontaktai, leidžiantys tiekti srovę į išorinę grandinę. Srovė perduodama autobusų juostomis, kurios yra lituojamos prie priekinių ir galinių kontaktų. Stygos juostelės gedimas yra susijęs su išėjimo galios praradimu. Sujungimai nutrūksta dėl šiluminio plėtimosi ir susitraukimo arba pakartotinio mechaninio įtempio. Be to, storesnė juostelė ar juostos prisideda prie jungčių nutrūkimo ir sukelia trumpojo jungimo ląsteles bei atvirojo tipo ląsteles.

Kritinė modulio dalis yra lydmetalio jungtys. Jie susideda iš daugybės sujungtų medžiagų, įskaitant lydmetalį, juostą, juostą ir silicio plokštelę. Šios medžiagos pasižymi skirtingomis šiluminėmis ir mechaninėmis savybėmis. Klijuodami agregatai išsprendžia termomechaninio patikimumo problemas, kurias sukelia surištų medžiagų šiluminio plėtimosi koeficiento skirtumai. Lydmetalis suteikia ryšį tarp elektrodo ir juostelės.

PV modulio temperatūra kinta priklausomai nuo oro sąlygų, o tai savo ruožtu daro įtaką lydmetalio sujungimo blogėjimo greičiui. Gyvenimo prognozės modeliavimo analizėje buvo pranešta, kad to paties tipo c-Si PV moduliams, esantiems įvairiomis oro sąlygomis, trumpiausias tarnavimo laikas buvo dykumoje, po kurios jie buvo tropikuose.

Nors litavimo proceso naudojimas saulės elementų surinkime PV moduliuose yra tas pranašumas, kad gaunami produktai, kurie pasižymi dideliu patikimumu už minimalias gamybos sąnaudas, ši technologija naudojama aukštoje temperatūroje ir turi būdingą potencialą sukelti silicio plokštelių šlyties įtempius. Dėl lydmetalio jungčių gedimo ir degradacijos padidėja serijos atsparumas, dėl kurio prarandama galia.

Modulio tarnavimo laikas

Visi aukščiau išvardyti gedimai prisideda prie PV plokščių blogėjimo ir galutinio gedimo. Fotoelektriniai moduliai yra skirti tarnauti 20 ar daugiau metų, o naujiems moduliams atliekamos pagreitintos bandymo programos, imituojančios šilumos, drėgmės, temperatūros ciklo, UV spinduliuotės ir kitų veiksnių poveikį [5]. Kohl atliktų bandymų programų rezultatai parodyti 7 pav. [7].

7 pav. Pagreitinti komercinių „c-Si“ modulių sendinimo bandymai [7].

Normalizuotas 0,8 galios lygis paprastai laikomas PV plokštės eksploatavimo pabaiga. Iš bandymo kreivių matyti, kad plokštės po šio taško greitai blogėja.

Dešimtojo dešimtmečio pradžioje buvo tipiškos dešimties metų garantijos. Šiandien beveik visi gamintojai siūlo garantijas nuo 20 iki 25 metų. Tačiau 25 metų garantija nereiškia, kad projektas yra apsaugotas. Reikia užduoti šiuos klausimus:

• Ar iškilus problemoms modulio tiekėjas bus per 15 metų?

• Ar tiekėjas finansuoja sąlyginio deponavimo sąskaitą, kad užtikrintų, jog, jei jos nebeliks, projektas bus apsaugotas?

• Ar tiekėjas, norėdamas teigti apie ilgalaikį patvarumą, paprasčiausiai remiasi IEC kvalifikacijos testais?

• Jei tiekėjui yra tik penkeri metai, kaip jis gali teigti, kad moduliai tarnauja 25 metus?

Pratęsiama garantijų trukmė, tačiau investuotojas ar kūrėjas privalo atidžiai peržiūrėti ją teikiančią įmonę [4].

Nuorodos

[1] TEA: „ Fotoelektrinių modulių gedimų apžvalga “, 13 užduotis, išorinė galutinė ataskaita, TEA-PVPS, 2014 m. Kovo mėn.
[2] „Dupont“: „ Saulės plokštės defektų supratimo vadovas: nuo pagaminimo iki moduliuotų modulių “, www.dupont.com
[3] M Kontges ir kt.: „ Kristalinių fotoelektrinių modulių įtrūkimų statistika “, 26-oji Europos fotovoltinės saulės energijos konferencija ir paroda, 2011 m.
[4] E Fitz: „ Galutinis PV modulių patikimumo poveikis “, Atsinaujinančių energijos šaltinių pasaulis, 2011 m. Kovo mėn.
[5] J Wolgemuth ir kt.: „ Kristalinių Si modulių gedimo režimai “, PV modulių patikimumo seminaras 2010 m.
[6] M. Zarmai: „ Patobulintų kristalinio silicio saulės elementų fotoelektrinių modulių sujungimo technologijų apžvalga “, „Taikomoji energija“, 2015 m.
[7] M Koehl ir kt .: PV patikimumas (II klasteris): Vokietijos ketverių metų bendro projekto rezultatai, I dalis, pagreitinto senėjimo bandymai ir degradacijos modeliavimas, 25-oji ES-PVSEC, 2010 m.
