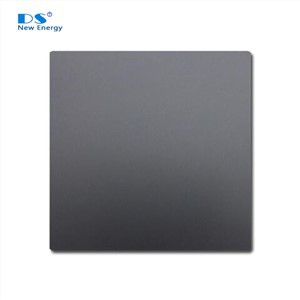

Optimizuotas didelio efektyvumo saulės energijai, N tipo M6 monokristalinio silicio vaflis pasižymi pseudo-kvadrato 166 × 166 mm dizainu su aukštesnėmis medžiagų savybėmis. Gaminta naudojant CZ metodą su fosforo dopingu, jis suteikia puikią kristalų kokybę su<100>Orientacija ir mažas defektų tankis (mažesnis arba lygus 500 cm⁻²). Vaflis siūlo N tipo laidumą su 1,0–7,0 Ω · cm atsparumu ir didesne arba lygi 1000 µs nešiklio eksploatavimo laikui, todėl jis idealiai tinka „Topcon“ ir „Heterojunkction“ ląstelių technologijoms. Jos tiksli geometrija (φ223 mm skersmuo, mažesnis arba lygus 27 µM TTV) ir griežti paviršiaus kokybės standartai užtikrina optimalų fotoelektrinių modulių našumą. „M6“ dydis suteikia puikų balansą tarp ląstelių efektyvumo ir šiuolaikinių saulės energijos gamybos linijų produktyvumo.
1. Medžiagos savybės
|
Nuosavybė |
Specifikacija |
Tikrinimo metodas |
|
Augimo metodas |
Cz |
|
|
Kristališkumas |
Monokristalinė |
Preferenciniai Etch metodai(ASTM F47-88) |
|
Laidumo tipas |
N-tipo |
„Napson EC-80TPN“ |
|
Dopantas |
Fosforas |
- |
|
Deguonies koncentracija [OI] |
Mažiau arba lygus8e +17 at/cm3 |
FTIR (ASTM F121-83) |
|
Anglies koncentracija [CS] |
Mažiau arba lygus5e +16 at/cm3 |
FTIR (ASTM F123-91) |
|
Etch duobės tankis (dislokacijos tankis) |
Mažiau arba lygus500 cm-2 |
Preferenciniai Etch metodai(ASTM F47-88) |
|
Paviršiaus orientacija |
<100>± 3 laipsnis |
Rentgeno spindulių difrakcijos metodas (ASTM F26-1987) |
|
Pseudo kvadrato pusių orientacija |
<010>,<001>± 3 laipsnis |
Rentgeno spindulių difrakcijos metodas (ASTM F26-1987) |
2.elektrinės savybės
|
Nuosavybė |
Specifikacija |
Tikrinimo metodas |
|
Atsparumas |
1.0-7.0 Ω.cm
|
Vaflių tikrinimo sistema |
|
MCLT (mažumų vežėjo eksploatavimo laikas) |
Didesnis arba lygus 1000 µs
|
„Sinton BCT-400“ Trumpalaikis
(Su injekcijos lygiu: 5e14 cm-3)
|
3.geometrija
|
Nuosavybė |
Specifikacija |
Tikrinimo metodas |
|
Geometrija |
Pseudo aikštė |
|
|
Kūgio krašto forma
|
apvalus | |
|
Vaflinio šono ilgis |
166 ± 0,25 mm
|
Vaflių tikrinimo sistema |
|
Vaflinio skersmuo |
φ223 ± 0,25 mm |
Vaflių tikrinimo sistema |
|
Kampas tarp gretimų pusių |
90 laipsnių ± 0,2 laipsnio |
Vaflių tikrinimo sistema |
|
Storis |
180﹢ 20/﹣10 µm
175﹢ 20/﹣10 µm
170﹢ 20/﹣10 µm
160﹢ 20/﹣10 µm
150﹢ 20/﹣10 µm
|
Vaflių tikrinimo sistema |
|
TTV (bendras storio kitimas) |
Mažiau arba lygus 27 µm |
Vaflių tikrinimo sistema |
4.Paviršiaus savybės
|
Nuosavybė |
Specifikacija |
Tikrinimo metodas |
|
Pjovimo metodas |
DW |
-- |
|
Paviršiaus kokybė |
Pjaustant ir valant, nėra matomo užteršimo (aliejaus ar riebalų, pirštų atspaudų, muilo dėmių, srutų dėmių, epoksidinių/klijų dėmių) neleidžiama) |
Vaflių tikrinimo sistema |
|
Saw ženklai / laipteliai |
Mažiau arba lygus 15 µm |
Vaflių tikrinimo sistema |
|
Lankas |
Mažiau arba lygus 40 μm |
Vaflių tikrinimo sistema |
|
Metmenys |
Mažiau arba lygus 40 μm |
Vaflių tikrinimo sistema |
|
Lustas |
Gylis mažesnis arba lygus 0,3 mm ir ilgio ilgiui, mažesniam arba lygus 0,5 mm maks. 2/PCS; Nėra v-lusto |
Nuogos akys ar vaflių tikrinimo sistema |
|
Mikro įtrūkimai / skylės |
Neleidžiama |
Vaflių tikrinimo sistema |
