Paprastai keitiklis konvertuoja nuolatinės srovės (DC) maitinimo šaltinį į kintamosios srovės srovę.
Grid Tie inverteriai taip pat žinomi kaip tinkliniai inverteriai, kuriuos galite tiesiogiai prijungti prie naudingumo tinklo. Taip, jūsų namuose bus du skirtingi energijos šaltiniai, ir jis nebus sprogęs. Viduje yra mikrovaldiklis, kuris sinchronizuoja generuojamą galią į tinklą. Negalite to padaryti įprastais arba „ Off Grid“ inverteriais . Jei „ Off Grid Inverter“ prijungsite prie tinklelio linijų, keitiklis bus sugadintas ir gali sukelti sužalojimų ir gaisrą, nes jis nėra skirtas sinchronizuoti generuojamą galią su tinklu. Hibridiniai „Off Grid“ inverteriai (HOG), taip pat žinomi kaip „ Grid Tie“ inverteriai su akumuliatoriaus atsargine kopija, yra tiesiog „ GTI“ ir „ Off-Grid“ inverterių derinys . Čia pateikiami šių trijų tipų inverterių skirtumai
Tinklelis susietas | Išjungtas tinklelis | Hibridinis | |
AC In | Taip | Nė vienas | Taip * |
AC Out | Nė vienas | Taip | Taip * |
Tinklo sinchronizavimui reikalinga tinklo galia | Taip | Ne | Taip |
Išjungiamas, kai tinklelis yra išjungtas | Taip | Ne | Ne ** |
Apsauga nuo salų | Taip | Ne | Taip |
Įjungia apkrovas tinklelio gedimo metu (išjungta) | Ne | Taip | Ne |
Prijungtas tiesiai prie maitinimo lizdo | Taip | Ne | Taip (AC In arba AC terminalas) |
Tiekia visą generuojamą galią į tinklo liniją | Taip | Ne | Ne (maitina tik perteklinę galią) |
Vietinė elektros įmonė perka perteklinę arba perteklinę galią | Taip | Ne | Taip |
Apsauga nuo perkrovos | Ne | Taip | Taip ** |
Inverterio kaina | Aukšta | Žemas | Labai aukštai |
Visa sąrankos kaina | Žemas | Labai aukštai | Aukšta |
Grid Atsiskaitymas | Taip | Nė vienas | Taip |
* Prijunkite kintamosios srovės arba kintamosios srovės terminalą prie maitinimo lizdo arba tinklelio linijos, kai AC įrenginys veikia
** Tik kritinės apkrovos
Hibridinė sąranka

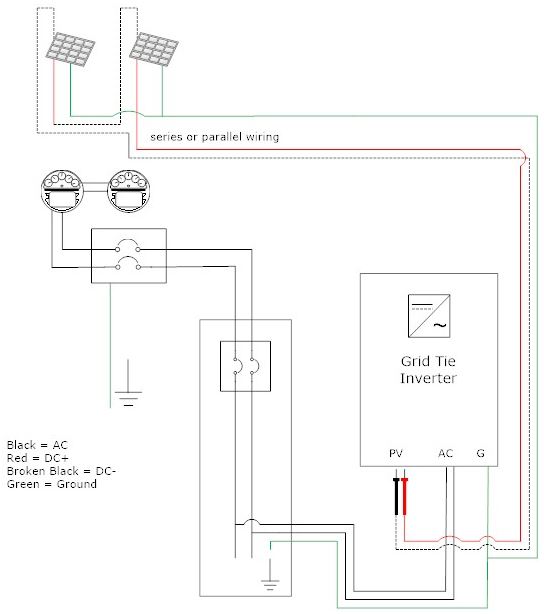

„Grid Tie“ sąranka
Išjungta tinklelio sąranka
